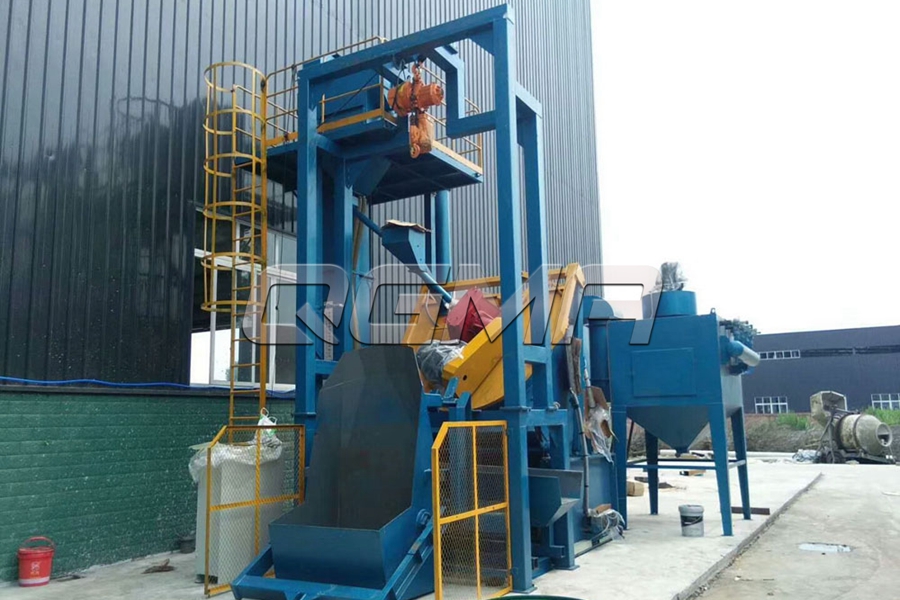

倾斜滚筒式抛丸机

斜滚筒式抛丸机是我公司吸收德国先*（此字广告法禁止出现）公司技术生产制作的一种新型抛丸清理机，采用本公司独自特有的滚筒摇动构造,在抛丸清理时,滚筒不仅转动而且还上下动摇,因此筒内产品完全被搅拌,达到了均匀清理效果.。

查看产品样册下载产品样册

上一个：双吊钩抛丸机
下一个：自动上下料履带式抛丸机

产品简介产品优势

产品简介

Product introduction

本机可用来清理易翻转跌落的工件和不易撞碎的非脆性零件及型芯不深的铸、锻及焊接件，去除工件表面的砂粒和氧化皮。全机采用PLC控制，自动化程度高，既可单机工作，也可配线使用。

采用特有的滚筒摇动构造，在抛丸清理时，滚筒不仅转动而且还上下动摇。因此筒内产品完全被搅拌。达到了均匀清理效果。

优点1:高效、均匀的清理效果

采用本公司独自特有的滚筒摇动构造,在抛丸投射中,滚筒不仅转动而且还上下动摇,因此筒内产品无一遗漏的被搅拌,钢丸均匀地被投射,达到了均匀处理效果.

优点2:薄件细小特殊件也可处理

投射室采用简单的构造,可对一般铸、锻件进行清理,即使是薄件细小特殊件也能够不受损伤地进行处理

优点3:简便、准确地投入、排出

因自动平稳移动,制品不会磕伤,能够温和而且完全地投入、排出,便于操作和管理.

优点4:维护保养简单

滚筒及机体构造简单,因此可减少易损耗件(为旧机型的1/2)节省维护保养的时间和费用.

高效、均匀的清理效果薄件细小特殊件也可处理简便、准确地投入、排出维护保养简单

倾斜滚筒式抛丸机参数

	序号	项目	数量	指标
	1.	处理工件		清理电炉配料用的浇冒口、溢流棒等回炉料以及符合尺寸的各种铸造和焊接件单件（此字广告法禁止出现）大重量： 40 kg 单件（此字广告法禁止出现）大尺寸（长度） 500mm
	2.	清理要求		呈现金属本色表面粗糙度Ra≤25um。
	3.	生产率		≮6T/h
	4.	抛丸器	1	型号：QGKT180-4RK 抛丸量：480 kg/min抛射速度：85 m/s 叶轮动平衡性检测：≤18 N.mm 功率：30 Kw
	5.	使用弹丸		S460至S550（铸钢合金丸）HRC=40—45
	6.	弹丸首次加入量		～2 t
	7.	清理滚筒	1	装载容量：0.6 m3 尺寸(直径)： Φ1500 mm （此字广告法禁止出现）大装载量： 1500 kg 回转驱动减速机功率 2.2KW2
	8.	料斗提升翻转装置	1	采用自动加料，装载量1.5T左右。（此字广告法禁止出现）大提升高度3.3m 采用2.0T电动环链葫芦，卷上速度为3m/min 电机功率3.7KW 料斗上升时间32S ,料斗（此字广告法禁止出现）大装填量1.5T
	9.	斗式提升机	1	提升量：40 t/h 功率：4Kw
	10.	振动输送器	1	电机功率：1.5Kw 输送量:8t/h
	11.	丸砂分离器	1	分离量：40 t／h 分离区风速：4～5 m／s 分离后废料含量：≤1% 废料中合格弹丸含量：≤1
	12.	螺旋输送器	1	输送量：40T/h 减速机功率：3KW
	13.	液压系统	1	工作压力：12MPa 液压站电机功率：5.5KW 流量：14.7L/min
14.		弹丸控制系统	1	型号：QM气动闸阀 *（此字广告法禁止出现）大流量：500 kg/min
15.		除尘系统	1	总风量：约8000m3/h 清理室：约5000 m3/h 分离器：约3000 m3/h 风机型号: 4-72-4.5A 7.5KW
16.		排尘浓度		≤50 mg/m3
17.		设备噪声		≤85 dB
18.		总功率		约60KW
19.		压缩控制耗量		0.5 m3/min 0.5-0.6MPa
