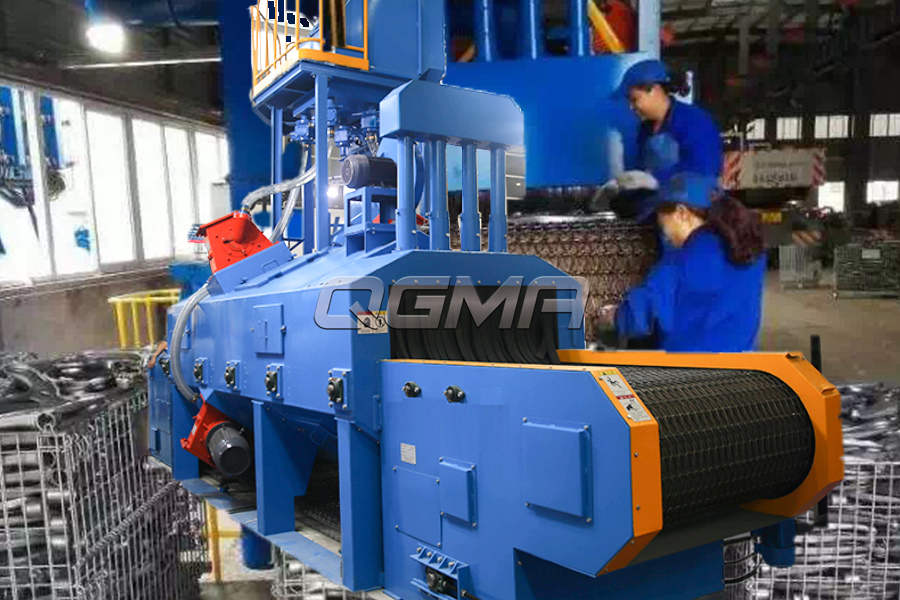

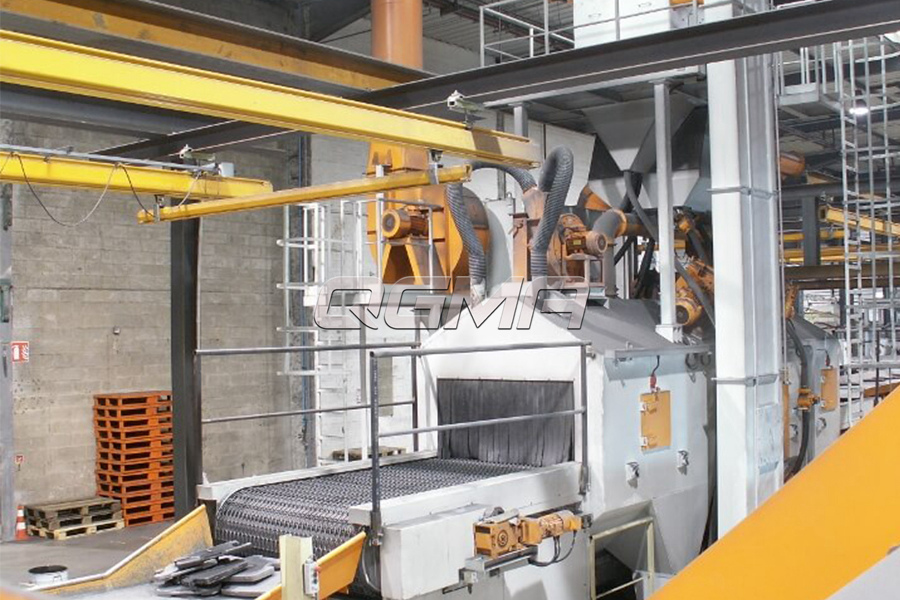

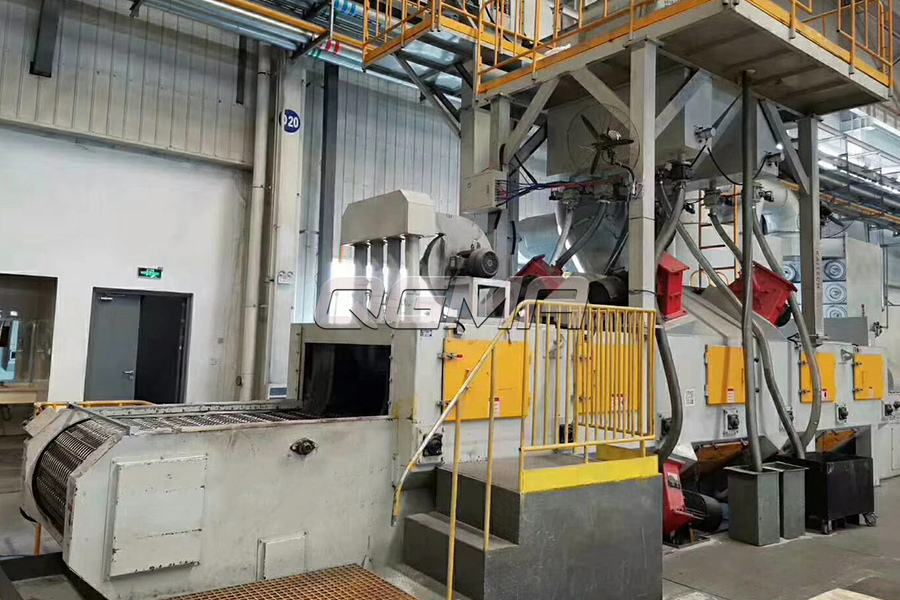

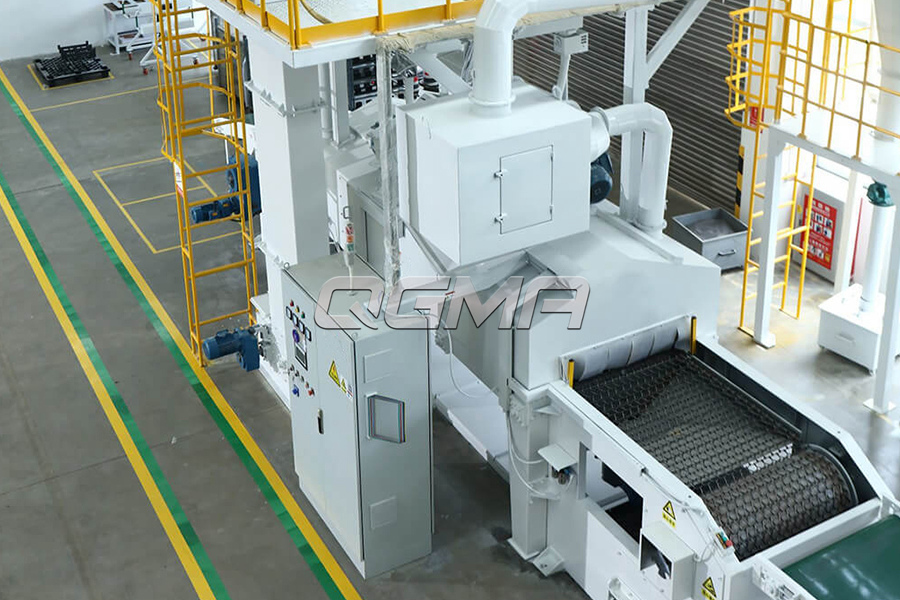

网带通过式抛丸机

网带通过式抛丸机是由输送网带作为工件的承载体，传送网带又分为钢丝网带和耐磨橡胶带两种方式。抛丸室的一端为装件工位，另一端为卸件工位。工作时，在装件工位将零件置于传送带上，传送带缓缓连续进入抛丸室进行抛丸清理，接着送到卸件工位将...

上一个：钢履带抛丸机
下一个：钢板预处理线

产品简介产品优势

产品简介

Product introduction

网带通过式抛丸机是由输送网带作为工件的承载体，传送网带又分为钢丝网带和耐磨橡胶带两种方式。抛丸室的一端为装件工位，另一端为卸件工位。工作时，在装件工位将零件置于传送带上，传送带缓缓连续进入抛丸室进行抛丸清理，接着送到卸件工位将工件取下。此机特点是：连续进行工作，无任何碰撞，中小件均适合，生产批量大。

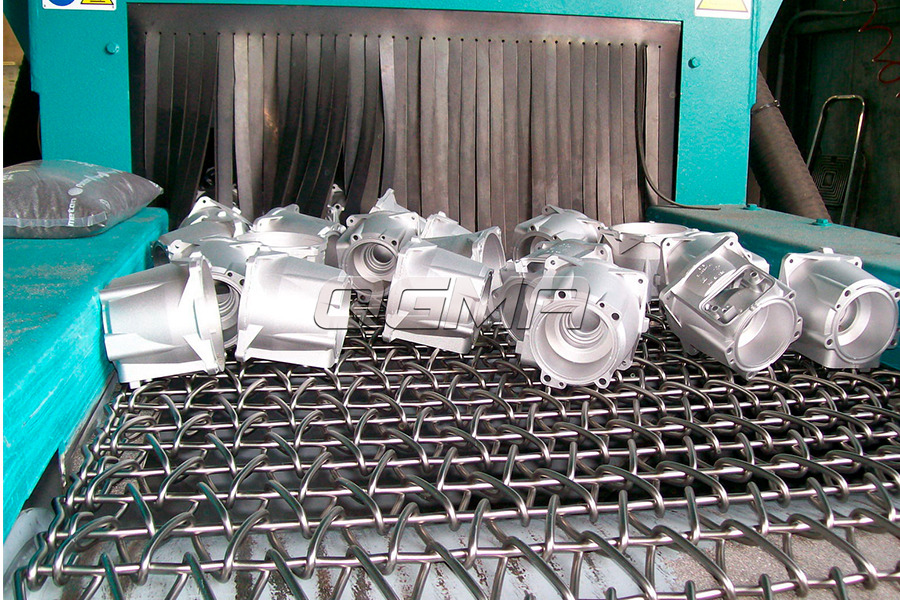

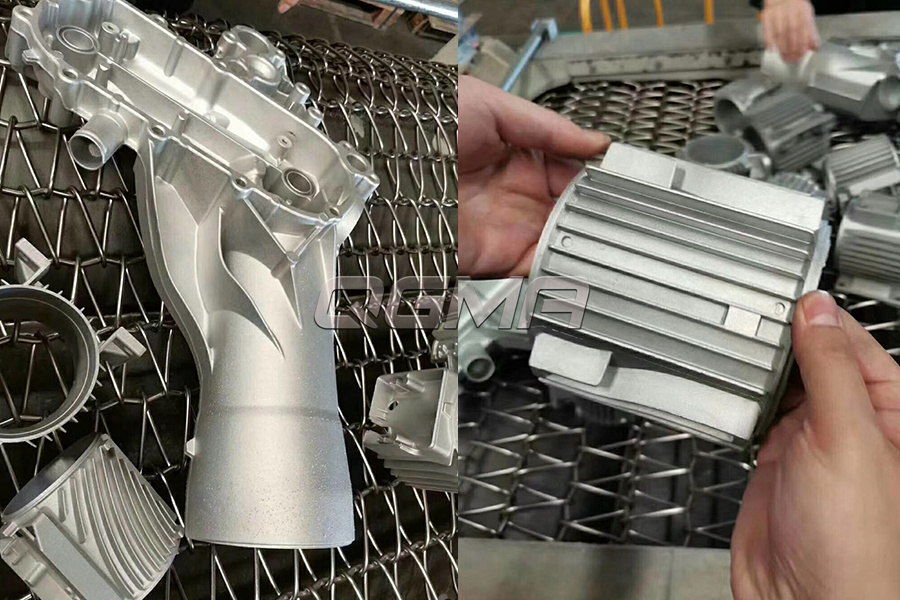

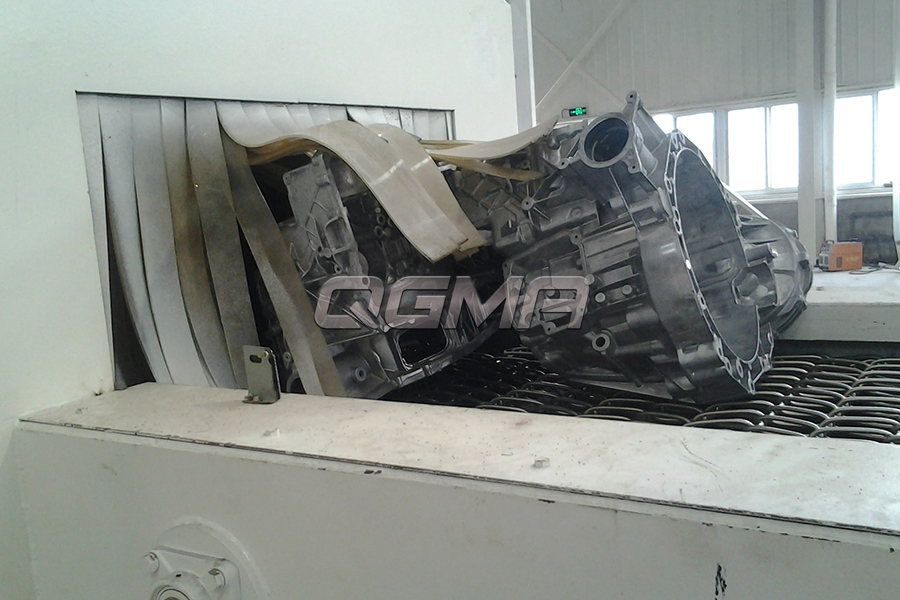

网带通过式抛丸机可清理发动机缸体缸盖、电机壳体、铝合金合页、铝合金桁架、钕合金暖气片、铝合金伸缩梯、铝材、铝合金车架、铝合金空调罩、铝合金支架、铝合金六角棒、铝合金空心管、铝合金方矩管、铝合金干挂件、铝弯头、无缝铝管、铝盖板、高尔夫球棒、脚手架、散热器、铝合金模板、铝合金扒杆、铝合金菱形网、铝合金风口、铝合金踢脚线、铝合金防水槽、混凝土模板、格栅板、钢筋网片、铝型材紧固件、铝合金导轨、摩托车发动机壳、铝合金闸器、彩钢板、铆接挂钩钢跳板、铝合金灯具、气动铝合金蝶阀、铝合金窗帘杆支架、铝合金棒、铝合金外壳、铝合金画框、铝合金护栏、铝合金锯片、曲轴、轮毂、轮圈、制动鼓、铝合金板、汽车排气管、汽车减速机等工件

网带通过式抛丸机一般适用于大批量表面清理的零件或者只清理一个面的零件，厨房用具铝锅汤锅煎锅及大批量高复杂的零部件

网带通过式抛丸机采用全锰钢机身+全锰钢护板，使用寿命20年；采用先*（此字广告法禁止出现）的文丘里湿式除尘系统；采用碎丸料二级分离系统；采用高性能ABB电机+模具钢CNC机加工抛丸器；采用钢丸流量自动控制系统；采用全锰钢网带变频调速输送系统；采用磁性分选系统+横向螺旋分选+风选分选系统；

MACHINE TYPE 设备型号	QGMA-600	QGMA-800	QGMA-1000	QGMA-1250	QGMA-1500
Max. workpiece dimension W x H (mm) 工件宽度×高度	600x400	800x400	1000x400	1250x400	1500x400
wheels Number x power(kW) 抛丸器功率	4x11	4x11	4x11	4x15	4x15
Alternative wheels Number x power(kW) 可选抛丸器个数及功率	4x15	4x15	4x15	6x7.5	6x11
Foundation pit 地坑要求	No 无	No 无	No 无	Yes 有	Yes 有

型号	QW1200	QW1500	QW1800
网带宽度	1200mm	1500mm	1800mm
输送速度	3-8m/min	3-8m/min	3-8m/min
抛丸器功率	7.5kw×4台	1 1kw×4台	1 5kw×4台
	7.5kw×8台	1 1kw×8台	1 5kw×8台
抛丸量	180kg/台	200kg/台	250kg/台
抛丸速度	120m/s	120m/s	120m/s
提升机
提升机功率	1.5kw×1台	4kw×1台	5.5kw×1台
提升量	22T/h	60T/h	75T/h
提升速度	9.6m/s	9.6m/s	9.6m/s
分离器
分离器	22T/h	60T/h	75T/h
风速	4-6m/s	4-6m/s	4-6m/s
螺旋输送	22T/h	24T/h	30T/h
螺旋功率	2.2kw	2.2kw	2.2kw
环保除尘
脉冲除尘	11kw	15kw	18.5kw
除尘风量	15000㎥/h	19000㎥/h	22000㎥/h
滤芯数量	60根	81根	96根

标准配置：
1	电器柜：本型号标准配置为散热扇，可选配空调
2	可编程控制器PLC：西门子（根据客户要求，可选配其他品牌）
3	触摸屏：西门子（根据客户要求，可选配其他品牌）
4	变频器：BEST（根据客户要求，可选配其他品牌）
5	电源电压：AC380V 三相五线
6	低压电器:CHINT（根据客户要求，可选配其他品牌）
7	气动元件:ARITAC（根据客户要求，可选配其他品牌）
8	电线电缆
9	我公司还可根据你的要求定制各种非标抛丸机。
